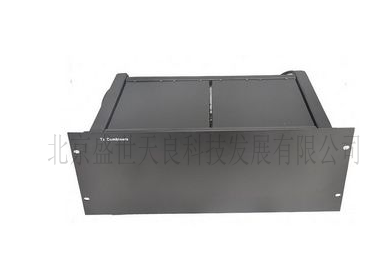

发射合路器是将多路系统信号合路成一路信号输出到天馈系统的信号合成器。主要用于多信道基站，使得多个接收机能共用一根接收天线。
发射合路器完全摒弃原有传统的系统合路模式，用带状线替代部分连接电缆，采用方腔结构，腔体之间不用软电缆连接，采用点频式腔体，通过调节腔体大小来改变频率，使频率匹配更加精确，信号衰减更小；承受功率加大，可以承载150W以上功率；箱体外加载双同轴隔离器，增强信号隔离度，有效解决信号间干扰问题；机体外壳采用紫铜材料，有效防止其他闲杂信号干扰。大大提高了整个系统的稳定性和电性能指标。
而且该发射合路器采用积木式结构，体积小，可根据用户的需求组合，方便安装。在目前的无线接入系统、集群系统中应用极为出色
|
名称 |
发射合路器 |
|
品牌 |
天良 |
|
型号 |
TLW-TC816 |
|
频率范围(MHz) |
350～520 |
|
输入驻波比 |
1：1.20 |
|
信道插损(dB) |
3.5 |
|
输入端口隔离(dB) |
≥80 |
|
输出端驻波比 |
≤1：1.20 |
|
反向隔离(dB) |
≥60 |
|
信道间隔离(dB) |
≥75 |
|
每路承受功率 |
≥50W |
|
特性阻抗 |
50Ω |
