一、系统概述
该系统基于局域网（可跨路由跨网段）传输技术，专门用于医院，可实现患者、护士、医生之间的求助呼叫对讲；病人可通过病床分机进行呼叫求助、信息查询等；护士站、医生办公室主机可广播、录音录像等。
该系统以全新的理念和方式提供了完善的医护患信息、通讯功能，不仅保留了传统产品的优点，而且创造性地提供了呼叫转移、护士定位、语音提醒、信息发布等功能，提高了护理工作的自动化、数字化和人性化水平，实现了医院护理信息管理系统向病房的延伸，成为医院数字化建设中不可缺少的重要组成部分。
二、适用范围
该系统适用于医院、疗养院、敬老院、养老院、月子中心等需要护理对讲的场所。
三、系统组成
该系统主要由系统管理软件、医生主机、护士站主机、病床分机（含呼叫手柄）、病房门口机、紧急呼叫分机、病房门灯、病人一览表、走廊屏显示屏、病区门口机等组成（系统组成如下图所示）
系统拓扑图
四、系统功能
全数字系统
全数字系统，采用TCP/IP网络传输技术，实现数据传输。医护管理机、病房门口机、每台病房分机可设置独立IP地址，在软件上进行独立管理。
安卓操作系统
本系统病床分机采用Android操作系统，支持APP安装，兼容性更强，功能更强大、操作简单。
B/S架构
支持B/S架构，可以在任何地方进行操作而不用安装任何专门的软件，实现客户端零维护。
远程设置升级
可通过系统软件对一台或多台病床分机进行远程软件设置及升级。
触摸显示
护士站主机：采用全触摸屏操作，每个触摸按钮对应一个病床分机，每个触摸按钮上都可添加文字描述信息。
医生主机：采用触摸按钮，液晶屏显示。
病房门口机：采用全触摸屏操作，可显示病房内病人信息、责任医生名称及相片、责任护士名称及相片。
病床分机：采用7吋多点触控电容屏，可显示病人信息，并能查看治疗信息、费用信息、设备信息。
呼叫对讲
普通呼叫：住院患者可通过病床分机呼叫护士站主机及病房门口机，护士站主机有免提和全双工听筒两种通话方式，病床分机呼叫时，护士站主机有语音播报，并能显示呼叫信息，病房门口机可同步显示呼叫信息。
紧急呼叫：卫生间的病人发生紧急情况时，可拉紧急按钮的拉绳（或按紧急按键）发出报警信号；按钮具有防水功能。
增援呼叫：病床分机支持护理增援呼叫。医护人员按分机上的“增援”键，可呼唤增派医护人员。
换药/提醒：按分机手持上的“换药/提醒”键，护士站主机可语音提醒医护人员换药（也可自定义其它语音提醒功能）。
专呼/群呼
医患对讲：医生通过医护分机直接呼叫病床分机和患者通话。
护患对讲：护士在护士站直接呼叫病床分机和患者通话。
医护对讲：医生和护士通过医护分机之间可互相呼叫通话。
可视对讲
护士站之间对讲：护士站主机自带摄像头，可相互呼叫，双向可视对讲。
医生与护士站对讲：医生主机自带摄像头，与护士站主机可相互呼叫，双向可视对讲。
病区门口机呼叫对讲：病区门口机自带摄像头，病人家属能呼叫护士站主机，实现可视对讲。
呼叫转移
转移到病房：医护人员在病房处理工作时可以将其他病房的呼叫转移到本房接听并对讲。
转移到走廊：医护人员在走廊行走时可随时接听到其他病房的呼叫。
转移到其他医护活动区：本系统可将患者的呼叫转移到护士工作站以外的医护人员（当前工作位置装有医护主机）。
主机托管：护士站主机可将本主机的病床分机托管给其它的护士站主机管理。
呼叫上传：当病床分机呼叫超时无人应答时，可将呼叫信息上传到高级别主机上。
分时段上传：可设定不同时段的超时无应答上传时间。
护理定位
护士进入病房时，按下门口分机“护理”键，门口机上显示“护理中”。
护理级别
可设置高级、特护、普通三种护理级别或自定义护理级别。床头设置护理等级、计量、禁食、隔离等护理标识，随护士站主机医嘱记录自动变换颜色。
HIS对接
护士站主机可读取、调用HIS病人数据，并能录入或修改病人信息。
信息发布
手动发布：在护士站，手动将床头卡信息和门口信息分别发送到病床分机和病房门口机上。
自动发布：与HIS系统联网后，系统自动将HIS系统传过来的数据发送到病床分机和病房门口机上。
公共广播
全区广播：管理主机可对所管理的设备进行全区MP3文件广播、喊话广播、外接音源广播。
定时广播：管理主机可按单区、多区、全区设置和设定周期，用MP3文件定时广播。
语音提醒
医生主机、病床分机、护士站主机具有语音提醒等功能。
录音录像
管理主机可对通话过程录音录像（本机SD卡录音录像），并能查询播放、储存、上传至服务器。
其他功能
状态提示：病床分机呼叫、对讲状态可用红、绿色提示，每路按键可添加备注信息。
病区门开锁：可控制病区门锁开闭，并能与探访人可视对讲，实现门禁管理。
病员一览表：可显示每路病床分机的病人信息，并支持接入病员一览表显示。
同步显示：病床分机呼叫，主机、走廊显示屏可同步显示呼叫信息。
语音播报：病床分机呼叫，可语音播报“XX号房 XX号床 呼叫”。
在线检测：可实时检测病区门口机的在线状态，方便调试、检修和维护。
五、核心设备介绍

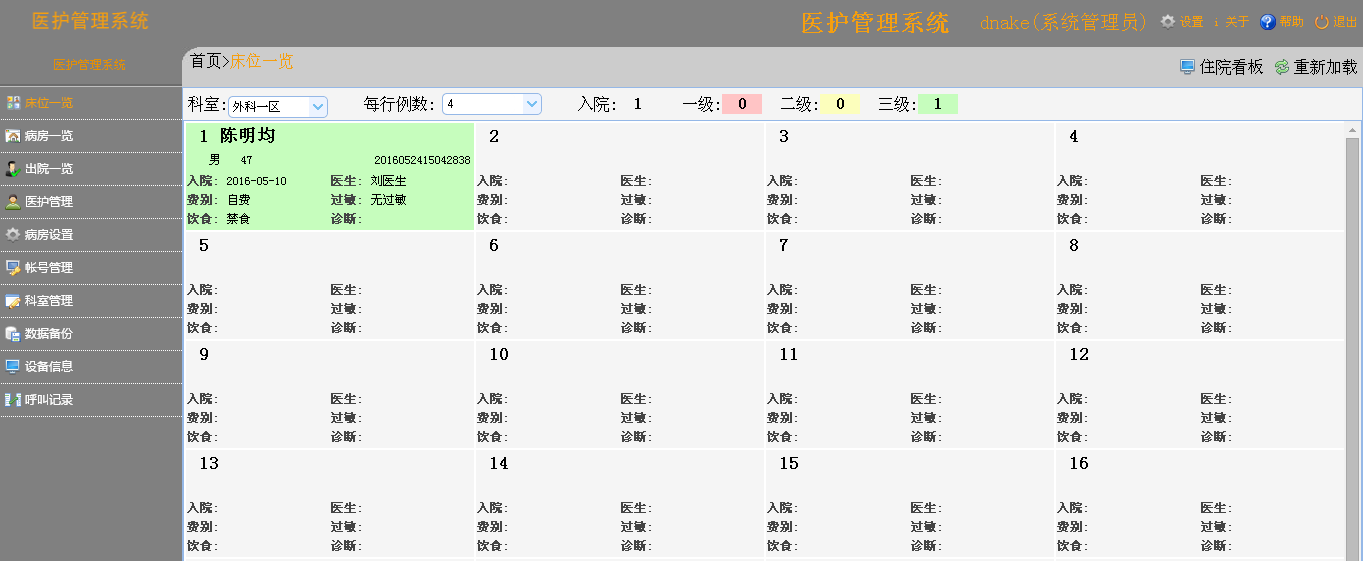

（一）医护管理系统平台
1、产品说明
1) 整个系统的服务管理，是终端管理、系统运行、病床病房信息管理、医护信息管理等综合服务平台。
2) 运行在普通商用计算机上。
2、 功能简介
1) 负责整个系统的资料管理、分级管理、分级控制转移或设置，与HIS系统的数据交换对接处理等。
2) 可对医院的所有病床和所有呼叫设备统一进行管理。
3) 可通过HIS系统对医院的各科室、护士站、医生护士、病人的相关信息进行记录并管理。
4) 系统在联网的情况下，将各个病区的呼叫记录汇总至网络服务器，随时查看，有助于医院管理层对临床护理的一些基本管理。
5) 标准接口协议，便于与不同项目、不同医院HIS软件厂家进行对接。
6) 该系统管理软件的运行以否，不会影响整个医护系统的正常工作。
（二）医生主机/护士站主机
1、产品说明
采用10.1寸触摸显示屏， 720P高清摄像头。一般放置在护士站的桌面上。有多级管理设置功能，可作一级管理主机使用。
2、 功能简介
1) 双工对讲：可与分机双工对讲；可与主机双工可视对讲。对讲方式有免提、手柄、TALK键。
2) 主机托管：可将本主机的病床分机托管给其它的护士站主机管理。
3) 状态提示：分机呼叫、对讲状态可用红、绿色提示，每路按键可添加备注信息。
4) 呼叫上传：当分机呼叫超时无人应答时，可将呼叫信息上传到高级别主机上。
5) 广播播放：可用MP3文件对所有分机进行全区、定时广播。
6) 分时段上传：可设定不同时段的超时无应答上传时间。
7) 病区门开锁：可控制病区门锁开闭，并能与探访人可视对讲，实现门禁管理。
8) 病员一览表：可显示每路病床分机的病人信息，并支持接入病员一览表显示。
9) 同步显示：分机呼叫，主机、走廊显示屏可同步显示呼叫信息。
10) 语音播报：分机呼叫，可语音播报“XX号房 XX号床 呼叫”或分机的备注信息。
11) 护理级别：可设置高级、特护、普通三种护理级别或自定义护理级别。
12) 音量调节：可单独设置白天、夜晚分机的呼叫音量、通话音量。
13) 在线检测：可实时检测病区门口机的在线状态，方便调试、检修和维护。
14) 其它功能：监听等。
15) 接口多样：有485通讯接口、报警输出口、音频输入接口。
16) 录音录像：支持32GB TF卡，可对通话过程录音录像，并能查询播放、储存、上传至服务器。
17) 自身供电：12V。
|
型 号 |
TLC-HS10B |
|
网络接口 |
标准RJ45输入 |
|
支持协议 |
TCP、UDP、RTP、ARP、IGMP、HTTP、SIP |
|
网络通信速率 |
100Mbps |
|
操作系统 |
Linux 2.6 |
|
屏幕分辨率 |
800*480 |
|
显示屏尺寸 |
10寸电容触摸屏 |
|
视频编解码 |
H.264 |
|
音频编解码 |
G.711 |
|
环境温度 |
-10℃～+55℃ |
|
环境湿度 |
20%～93% |
|
功耗 |
≤6W |
|
输入电源 |
DC12V |
（三）病房门口机
1、产品说明
采用10寸触摸显示屏，ABS面板；嵌入式安装在每个病房门口外的墙壁上； 一个病房配置一台，可外接防水按钮。
2、 功能简介
1) 信息显示：可显示当前日期和时间、房间号、房间内的各个病床号、病人姓名等基本信息、该房间的责任护师和护士姓名、责任医生姓名，并能查看该房间的责任护士照片、责任医生照片。
2) 可同步主机显示房间内的病床呼叫信息，即分机呼叫时，病房门口机和护士站主机的液晶屏上均同步显示呼入状态、病人信息、语音播报“XX号房 XX号床 呼叫”。
3) 呼叫对讲：可呼叫护士站主机、医生办公室主机，并双工可视对讲；可接听其他房间的病床分机呼叫并双工对讲。
4) 护理定位：护士按下病房门口机上的“护理”按键，该病房门口门灯常亮绿色，并可利用此房间分机接听其他病床呼叫、对讲；离开时可再次按下此键解除该功能。
5) 有485通讯接口。
6) 有多路输入输出控制接口（可外接电控锁控制开启病房门、可控制病房灯光、可外接探测设备等输入设备）。
7) 安装简捷，与防水按钮间一条二芯总线连接；与网络交换机间一条网线连接。
8) 可同时显示多路分机或防水按钮的呼叫，可选择接听，并全部记忆保持。
9) 可单独设置白天、夜晚分机的呼叫音量、通话音量。
|
型 号 |
TLC-D10NL |
|
网络接口 |
标准RJ45输入 |
|
支持协议 |
TCP、UDP、RTP、ARP、IGMP、HTTP、SIP |
|
操作系统 |
Linux2.6操作系统 |
|
屏幕分辨率 |
1024*600 |
|
显示屏 |
10寸触摸屏 |
|
网络通信速率 |
100Mbps |
|
音频编解码 |
G.711 |
|
环境温度 |
-10℃～+55℃ |
|
环境湿度 |
20%～93% |
|
功耗 |
≤3W |
|
输入电源 |
DC12V |
|
产品尺寸 |
316*210*19mm |
（四）病床分机
1、产品说明
采用4.3寸触摸屏，超薄面板，含手持，壁挂式安装在医院病床上方的设备带上。
2、 功能简介
1) 呼叫/解除：可向护士站主机呼叫与解除呼叫。
2) 双工对讲：可与护士站主机手持双工对讲。
3) 信息查询：可显示病人信息、体检信息、护理标识；可查看治疗、费用、设备信息；可设定白天、夜晚定时打开、关闭液晶显示。
4) 护理增援：按下分机上的“增援”键，可呼唤增派其他医护人员。
5) 广播播放：可接收主机的MP3文件广播或喊话。
6) 输液报警：可外接输液报警器或其它监测病情设备，输液结束或监测有异常时，可向主机报警
7) 广播播放：可通过网络接收主机的MP3 文件广播或喊话
8) 供电方式：集中供电DC12V 输入，或DC 座电源输入
9) 具有语音提醒患者做检查、服药等功能。
10) 模式切换：进行白天与夜晚模式切换，包括音量、亮屏时间、屏幕亮度等的改变
11) 接口多样：
① 可外接输液报警器或其它监测病情设备，输液结束或监测有异常时，可向主机报警。
② 可外接按钮接线盒，实现扩接5个防水按钮。
③ 可外接门灯。
|
型 号 |
TLC-R43NL |
|
网络接口 |
标准RJ45输入 |
|
支持协议 |
TCP、UDP、RTP、ARP、IGMP、HTTP、SIP |
|
操作系统 |
LINUX2.6操作系统 |
|
屏幕分辨率 |
800*480 |
|
显示屏 |
4.3寸显示屏 |
|
网络通信速率 |
100Mbps |
|
音频编解码 |
G.711 |
|
环境温度 |
-10℃～+55℃ |
|
环境湿度 |
20%～93% |
|
功耗 |
≤6W |
|
输入电源 |
DC12V |
|
预留接口 |
Mini USB、WIFI、蓝牙、485 |
（五）LED走廊点阵屏
1、产品说明
铝合金模具成型制造，表面钛金氧化处理，可单面或双面显示。一般悬挂式安装在走廊中，便于走廊中的护士观察。
2、功能简介
1) 可按病床呼叫、洗手间呼叫、输液报警、护理增援状态分类显示呼叫信息；呼叫时，呼叫信息保持闪烁10秒，以提示正在呼叫中。
①病床呼叫时，可按房号、床位号滚动显示：“XXXX房 XXX床 普通呼叫”、“XXXX房 XXX床 高级呼叫”、“XXXX房 XXX床 特级呼叫”；也可以按描述信息显示，例如病人姓名张晓明，高级护理呼叫，可滚动显示：“张晓明 高级呼叫”。
②洗手间呼叫时，可滚动显示“XXXX房 洗手间 呼叫”。
③输液报警时，可滚动显示“XXXX房 XXX床 输液完毕”。
④护理增援时，可滚动显示“XXXX房 XXX床 请求增援”。
2) 无呼叫时滚动显示年、月、日、时间及“保持肃静”或礼貌用语等。
（六）病人一览表
1、产品说明
基于局域网传输，由多媒体控制盒（或软件）、液晶显示器（自备）组成。建议选42英寸以上液晶显示器，一般安装在护士站，便于医护人员查看。
2、功能简介
1) 可显示每位住院病人的姓名、住院病人的房间床位号、住院病人的护理等级等情况。
2) 可动态显示呼入的病床分机号。
3) 同一局域网内，一台护士站主机可对应连接一台本液晶病员一览表。
4) 多媒体控制盒与液晶显示器间采用HDMI线连接。
5) 多媒体控制盒自带两个USB接口，可外接鼠标和键盘，进行录入、修改病人信息。
（七）紧急呼叫防水按钮
1、产品说明
防水设计，壁挂式安装在病房的洗手间内，可供病人紧急情况下报警。
2、功能简介
1) 呼叫/报警：可拉线或按键报警。
2) 连线方式：与病房门口机间是无极性的两芯线连接。
（八）门灯
1、产品说明
壁挂式安装在病房的门口外，方便走廊中的医护人观察。
2、功能简介
1) 可三色以区分病人普通呼叫、高级呼叫、卫生间呼叫、进入护理六状态。
① 通呼叫时，该病房外的门灯闪亮蓝色。
② 级呼叫时，该病房外的门灯闪亮红色。
③ 输液报警时，该病房外的门灯呈红蓝交替闪亮。
④ 卫生间报警时，该病房外的门灯呈红色闪亮。
⑤ 按下病房门口机的“护理”键时，该病房外的门灯常亮绿 色。
2) 病床解除呼叫、护士站解除呼叫、卫生间解除报警时，该病房外的门灯熄灭。
3) 一般一个病房只需安装一个。
